Khi nhắc đến sản xuất chip, nhiều người nghĩ quá trình kết thúc sau khi wafer hoàn thành. Thực tế, con chip lúc này vẫn chưa thể đưa ngay vào điện thoại hoặc máy tính. Nó còn cần được bảo vệ, kết nối và kiểm tra trước khi sử dụng. Công đoạn giúp thực hiện những nhiệm vụ đó được gọi là đóng gói bán dẫn.
Theo Intel, package giúp bảo vệ chip và tạo kết nối với hệ thống bên ngoài. Vì vậy, đóng gói không đơn giản là tạo một lớp vỏ cho chip. Đây là bước quan trọng giữa quá trình chế tạo chip và sản phẩm điện tử hoàn chỉnh.
I. Đóng gói bán dẫn là gì?
1. Khái niệm Đóng gói bán dẫn
Đóng gói bán dẫn, hay semiconductor packaging, là quá trình hoàn thiện phần chip sau khi wafer được sản xuất. Quá trình này biến một phần silicon nhỏ thành linh kiện có thể sử dụng trong thiết bị. Có thể hình dung phần silicon là “bộ não” của chip, còn package giúp bộ não đó kết nối với những linh kiện xung quanh.
Package cũng giúp đưa nguồn điện vào chip và truyền dữ liệu ra bên ngoài. Đồng thời, nó bảo vệ phần silicon khỏi tác động của môi trường. Vì vậy, thiết kế đóng gói có thể ảnh hưởng trực tiếp đến khả năng hoạt động của chip.

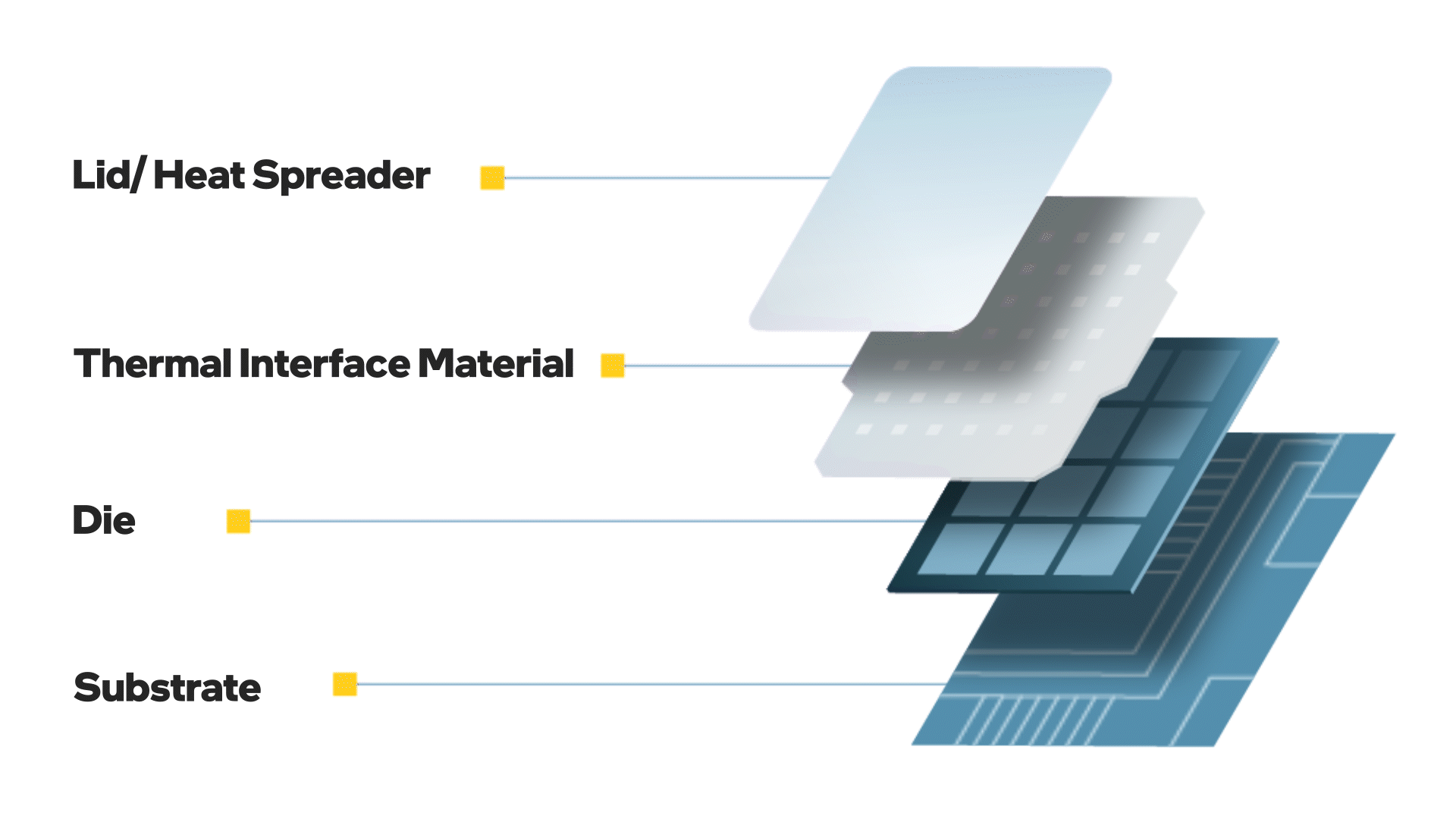

Hình 1: Cấu trúc cơ bản của một chip package. Nguồn: Intel.
3. Vì sao chip chưa thể sử dụng ngay sau khi rời wafer?
Một tấm wafer có thể chứa hàng trăm hoặc hàng nghìn chip nhỏ. Mỗi phần chip riêng biệt thường được gọi là die. Sau khi wafer hoàn thành, các die vẫn nằm trên cùng một tấm silicon và cần được kiểm tra trước khi tiếp tục.
Những die hoạt động không đúng sẽ được phát hiện và loại bỏ sớm. Điều này giúp tránh tốn thêm chi phí cho sản phẩm đã bị lỗi. PMAC đã giải thích sâu hơn bước này trong bài Kiểm thử bán dẫn là gì?.
Sau quá trình kiểm tra, wafer được cắt thành từng die riêng. Tuy nhiên, những die này vẫn rất nhỏ và dễ bị hư hỏng. Chúng cũng chưa thể kết nối trực tiếp với bảng mạch. Đây chính là lúc quá trình đóng gói bắt đầu.
II. Một con chip được đóng gói như thế nào?
Quy trình cụ thể có thể khác nhau tùy loại chip. Tuy nhiên, người đọc có thể hình dung theo một chuỗi đơn giản:
Wafer → Kiểm tra → Cắt chip → Đóng gói → Kiểm thử → Thiết bị điện tử
Sau khi wafer được cắt, những die đạt yêu cầu sẽ được đưa vào package. Die được đặt trên một nền giúp cố định chip và tạo kết nối với bên ngoài. Sau đó, nhà sản xuất tạo các kết nối điện và thêm lớp bảo vệ phù hợp.
Khi đóng gói hoàn tất, chip tiếp tục được kiểm thử. Chỉ những sản phẩm đạt yêu cầu mới được đưa sang bước tiếp theo. Vì vậy, đóng gói và kiểm thử thường nằm rất gần nhau trong chuỗi sản xuất.

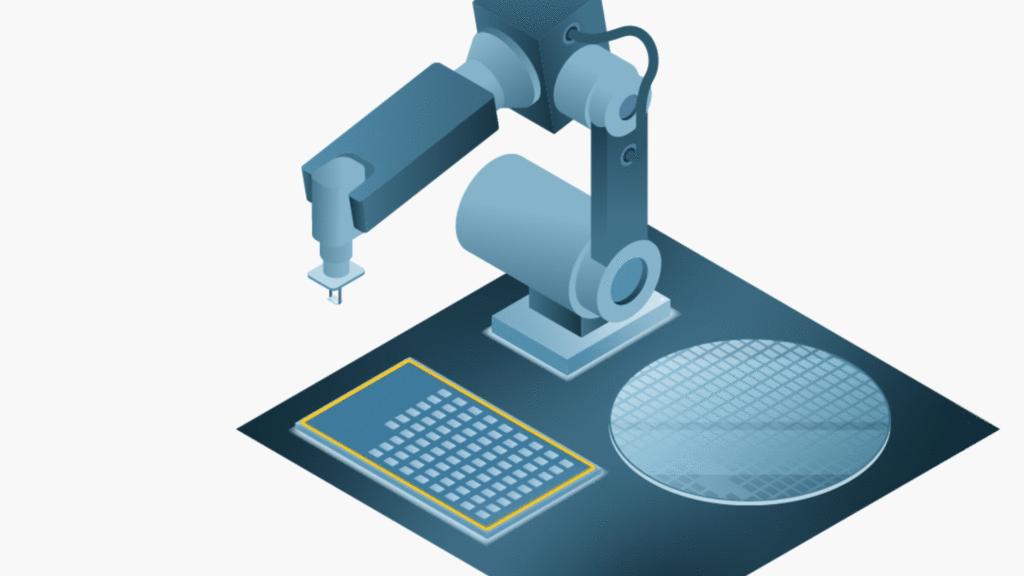

Hình 2. Chip cần trải qua nhiều bước trước khi trở thành sản phẩm hoàn chỉnh. Nguồn: Intel.
1. Package bảo vệ chip như thế nào?
Vai trò đầu tiên của package là bảo vệ chip. Phần silicon bên trong rất nhỏ và dễ chịu ảnh hưởng từ bụi, độ ẩm hoặc tác động cơ học. Package tạo lớp bảo vệ để chip hoạt động ổn định hơn trong thiết bị.
Tuy nhiên, bảo vệ chỉ là một phần của nhiệm vụ. Package còn phải giúp chip giao tiếp với thế giới bên ngoài. Đây là lý do cấu trúc bên trong package ngày càng quan trọng.
2. Package tạo kết nối điện như thế nào?
Chip cần nhận nguồn điện và trao đổi dữ liệu với các linh kiện khác. Package tạo cầu nối giữa chip và bảng mạch. Nhờ đó, bộ xử lý có thể giao tiếp với bộ nhớ, cảm biến hoặc những chip khác.
Các phương pháp kết nối có thể khác nhau tùy sản phẩm. Theo Amkor, ngành bán dẫn hiện sử dụng nhiều công nghệ như wire bonding, flip-chip và System-in-Package.
3. Package hỗ trợ tản nhiệt ra sao?
Chip bán dẫn tạo ra nhiệt trong quá trình hoạt động, đặc biệt khi hiệu năng tăng. Nếu nhiệt không được đưa ra ngoài hiệu quả, độ ổn định của chip bán dẫn có thể bị ảnh hưởng.
Package vì vậy cũng tham gia vào quá trình quản lý nhiệt. Khi chip bán dẫn ngày càng mạnh, yêu cầu tản nhiệt cũng ngày càng cao.
Nói đơn giản, đóng gói giúp chip thực hiện ba việc quan trọng: được bảo vệ, được kết nối và được tản nhiệt.
III. Đóng gói và kiểm thử nằm ở đâu trong chuỗi sản xuất chip?
1. Đóng gói và kiểm thử có giống nhau không?
Đóng gói và kiểm thử thường xuất hiện cùng nhau nhưng có nhiệm vụ khác nhau. Đóng gói bán dẫn giúp chip được bảo vệ và kết nối với hệ thống. Trong khi đó, kiểm thử bán dẫn xác nhận chip có hoạt động đúng yêu cầu hay không.
Người đọc có thể tìm hiểu thêm trong bài Kiểm thử bán dẫn là gì? Vì sao Samsung chọn đầu tư tại Việt Nam? của PMAC.
2. Có phải mọi con chip đều được đóng gói giống nhau?
Không phải mọi con chip đều cần cùng một loại package. Một chip trong thiết bị gia dụng có yêu cầu khác GPU dành cho AI. Chip càng mạnh thì số lượng kết nối, nhu cầu truyền dữ liệu và yêu cầu tản nhiệt thường càng cao.
Vì vậy, ngành bán dẫn đã phát triển nhiều phương pháp đóng gói khác nhau. Một số công nghệ phù hợp với sản phẩm phổ thông. Những chip hiệu năng cao lại cần giải pháp phức tạp hơn.
Đây cũng là nền tảng để hiểu Advanced Packaging. Thay vì chỉ hoàn thiện một chip riêng lẻ, công nghệ mới có thể kết hợp nhiều thành phần trong cùng hệ thống.
IV. Vì sao đóng gói ngày càng quan trọng với chip hiện đại?
1. Khi hiệu năng không còn chỉ phụ thuộc vào transistor
Trong nhiều năm, cuộc đua bán dẫn tập trung vào việc làm transistor nhỏ hơn. Tuy nhiên, AI đang tạo ra một bài toán mới. Bộ xử lý ngày càng mạnh nhưng cũng cần trao đổi lượng dữ liệu rất lớn với bộ nhớ.
Nếu dữ liệu truyền quá chậm, bộ xử lý sẽ phải chờ. Khi đó, sức mạnh tính toán không được khai thác hoàn toàn. Vì vậy, khoảng cách giữa bộ xử lý và bộ nhớ ngày càng trở nên quan trọng.
Một ví dụ điển hình là HBM – High Bandwidth Memory. Loại bộ nhớ này thường được đặt rất gần bộ xử lý AI để tăng tốc truyền dữ liệu. PMAC đã phân tích sâu hơn trong bài HBM là gì? Vì sao chip AI cần bộ nhớ băng thông cao?.
Đây cũng là lý do đóng gói không còn chỉ là bước cuối của quá trình sản xuất. Nó đang dần trở thành một phần của thiết kế chip ngay từ đầu.
2. Từ đóng gói truyền thống đến Advanced Packaging
Trong cách đóng gói truyền thống, package thường chứa một chip hoặc cấu trúc tương đối đơn giản. Tuy nhiên, AI đang yêu cầu nhiều năng lực tính toán và bộ nhớ hơn. Thay vì chỉ dùng một chip lớn, các nhà thiết kế có thể kết hợp nhiều chip nhỏ trong cùng hệ thống.
Advanced Packaging giúp những thành phần này hoạt động gần nhau hơn. Khoảng cách truyền dữ liệu được rút ngắn, trong khi số lượng kết nối có thể tăng lên. Đây là yếu tố đặc biệt quan trọng với AI và điện toán hiệu năng cao.
Một ví dụ nổi bật là CoWoS của TSMC. Công nghệ này giúp tích hợp bộ xử lý và HBM trong cùng một package. Theo TSMC, CoWoS được phát triển cho những hệ thống cần băng thông và hiệu năng rất cao.

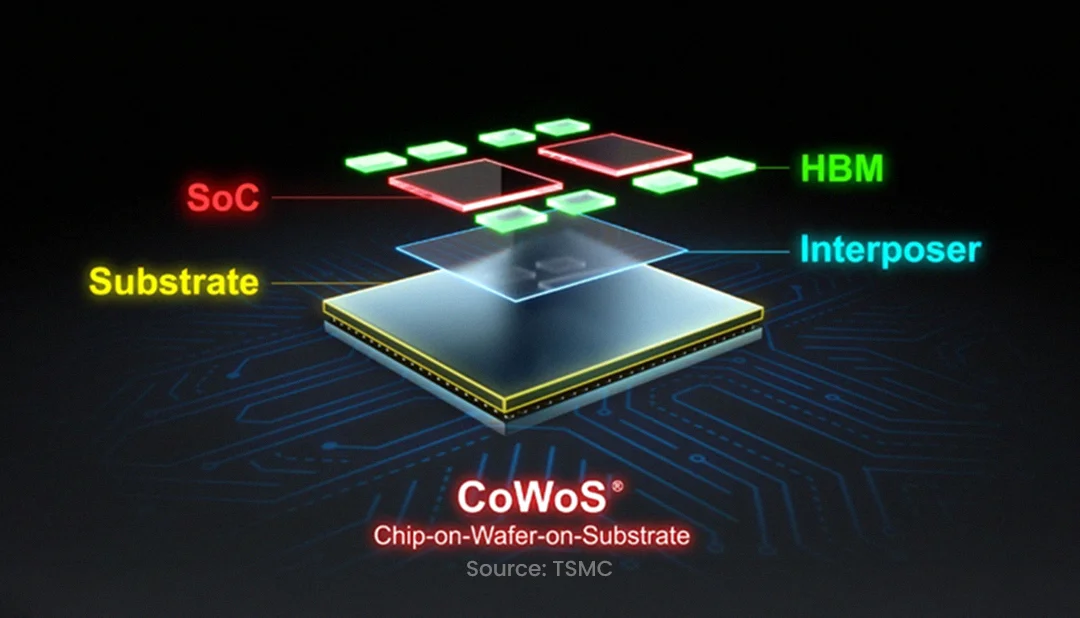

Hình 3. CoWoS giúp đặt bộ xử lý và HBM gần nhau trong cùng hệ thống. Nguồn: TSMC.
Đây chính là bước chuyển từ packaging truyền thống sang Advanced Packaging. PMAC sẽ phân tích sâu hơn chủ đề này trong bài tiếp theo.
V. Vật liệu có vai trò gì trong đóng gói bán dẫn?
1. Kết nối càng nhỏ, yêu cầu vật liệu càng cao
Bên trong package có rất nhiều điểm kết nối nhỏ. Những điểm này cần vật liệu có khả năng dẫn điện và duy trì độ ổn định. Đồng được sử dụng rất phổ biến, trong khi vàng, bạc, nickel và palladium cũng xuất hiện trong nhiều ứng dụng khác nhau.
Tuy nhiên, vấn đề không chỉ nằm ở loại kim loại được sử dụng. Chất lượng bề mặt và lớp phủ cũng rất quan trọng. Khi các kết nối ngày càng nhỏ, một sai lệch nhỏ cũng có thể ảnh hưởng đến chất lượng sản phẩm.
Đây là nơi xi mạ và xử lý bề mặt có vai trò đáng chú ý. PMAC đã phân tích chủ đề này trong bài Vật liệu xi mạ bán dẫn.
2. Từ vật liệu đến xử lý bề mặt
Trong nhiều linh kiện, lớp kim loại cần vừa dẫn điện tốt vừa duy trì độ ổn định. Điều này khiến quá trình xi mạ và xử lý bề mặt trở thành một phần đáng chú ý.
Người đọc có thể tham khảo thêm bài Ứng dụng hóa chất xi mạ trong điện tử và vi cơ khí của PMAC.
Với các quy trình sử dụng kim loại quý, việc thu hồi vật liệu cũng đáng quan tâm. PMAC đã đề cập nội dung này trong bài Ứng dụng thu hồi phân kim trong sản xuất linh kiện bán dẫn.
VI. Đóng gói bán dẫn mở ra cơ hội gì cho Việt Nam?
1. Việt Nam đã có nền tảng về đóng gói và kiểm thử
Việt Nam đã có nhiều hoạt động liên quan đến đóng gói và kiểm thử bán dẫn. Đây có thể là một điểm tham gia thực tế vào chuỗi cung ứng chip. Các dự án của Intel, Amkor và Hana Micron đã góp phần hình thành nền tảng cho lĩnh vực này.
Điều đáng chú ý là Việt Nam không nhất thiết phải bắt đầu bằng những fab tiên tiến. Các công đoạn phía sau như đóng gói và kiểm thử có thể là điểm vào thực tế hơn.
2. Cơ hội không chỉ dành cho nhà máy chip
Khi hoạt động đóng gói phát triển, cơ hội không chỉ đến với những nhà máy chip. Nhu cầu đối với vật liệu, hóa chất, thiết bị và dịch vụ kỹ thuật cũng tăng theo. Đây là những mắt xích mà doanh nghiệp trong nước có thể từng bước tham gia.
Vì vậy, giá trị của ngành bán dẫn không chỉ nằm ở việc trực tiếp sản xuất wafer. Những công đoạn hỗ trợ cũng có thể tạo ra giá trị đáng kể trong chuỗi cung ứng.
VII. Đóng gói bán dẫn không chỉ là “bọc con chip”
Một con chip sau khi được tạo trên wafer vẫn chưa sẵn sàng để sử dụng. Nó cần được bảo vệ, kết nối và kiểm soát nhiệt. Đó là vai trò cơ bản của đóng gói bán dẫn.
Tuy nhiên, vai trò này đang thay đổi nhanh cùng sự phát triển của AI. Package ngày càng phải chứa nhiều kết nối và nhiều thành phần hơn. Vì vậy, packaging đang chuyển từ một bước hoàn thiện sang một phần của thiết kế hệ thống.
Hiểu đóng gói bán dẫn cũng là nền tảng để tiếp cận các khái niệm như HBM, chiplet và CoWoS. Trong bài tiếp theo, PMAC sẽ phân tích sâu hơn: Advanced Packaging là gì và vì sao công nghệ này đang thay đổi cuộc đua AI?
Theo dõi PMAC để cập nhật thêm về đóng gói, kiểm thử và vật liệu bán dẫn.
