Một con chip có thể mang tên NVIDIA, Qualcomm, Intel hay một thương hiệu bán dẫn khác, nhưng điều đó không có nghĩa toàn bộ công nghệ bên trong được tạo ra bởi một doanh nghiệp duy nhất. Thiết kế có thể được phát triển tại một công ty, chế tạo trên wafer ở một nhà máy khác, sau đó tiếp tục được đóng gói và kiểm thử bởi một đối tác chuyên biệt. Phía sau những công đoạn đó còn có cả mạng lưới cung cấp phần mềm thiết kế, tài sản trí tuệ, wafer, vật liệu, hóa chất và thiết bị sản xuất.
Đây không phải sự phân chia ngẫu nhiên. Khi chip ngày càng phức tạp, mỗi công đoạn cũng đòi hỏi công nghệ, vốn đầu tư và kinh nghiệm chuyên sâu hơn. Thay vì cố gắng làm tất cả, ngành bán dẫn đã hình thành một cấu trúc chuyên môn hóa với nhiều mô hình doanh nghiệp khác nhau.
Đó cũng là lý do những khái niệm như Fabless, Foundry, IDM và OSAT xuất hiện thường xuyên khi nói về chuỗi giá trị bán dẫn. Việc hiểu Fabless, Foundry, IDM, OSAT là gì không chỉ giúp phân biệt ai thiết kế, ai sản xuất hay ai đóng gói chip, mà còn cho thấy vì sao một con chip hiện đại thực chất là kết quả của cả một mạng lưới công nghệ phụ thuộc lẫn nhau.
I. Vì sao ngành bán dẫn hình thành nhiều loại doanh nghiệp khác nhau?
Ở mức đơn giản nhất, một con chip phải trải qua ba giai đoạn lớn: thiết kế, chế tạo trên wafer, sau đó đóng gói và kiểm thử. Tuy nhiên, nếu nhìn sâu hơn, mỗi giai đoạn lại bao gồm hàng loạt công nghệ riêng biệt.
Ở khâu thiết kế, kỹ sư cần các công cụ tự động hóa thiết kế điện tử để mô phỏng, bố trí và xác minh mạch. Họ cũng có thể sử dụng các khối tài sản trí tuệ đã được doanh nghiệp khác phát triển. Khi thiết kế bước vào nhà máy, quy trình lại cần wafer, hóa chất độ tinh khiết cao, vật liệu tạo màng, kim loại, thiết bị quang khắc, lắng đọng, khắc, làm sạch và hệ thống đo lường. Sau khi hoàn thành trên wafer, chip vẫn cần được tách die, liên kết, đóng gói và kiểm thử trước khi có thể đưa vào thiết bị cuối.
Mức độ chuyên môn hóa này cho phép mỗi doanh nghiệp tập trung nguồn lực vào một số năng lực mà họ có thể làm tốt nhất. TSMC là ví dụ rõ ràng: công ty đi theo mô hình foundry chuyên biệt, tập trung chế tạo sản phẩm cho khách hàng thay vì cạnh tranh với họ bằng các chip mang thương hiệu riêng. Trong năm 2025, TSMC cho biết đã sản xuất 12.682 sản phẩm bằng 305 công nghệ khác nhau cho 534 khách hàng, cho thấy một nhà sản xuất có thể phục vụ rất nhiều thiết kế mà không cần sở hữu chính những thiết kế đó.

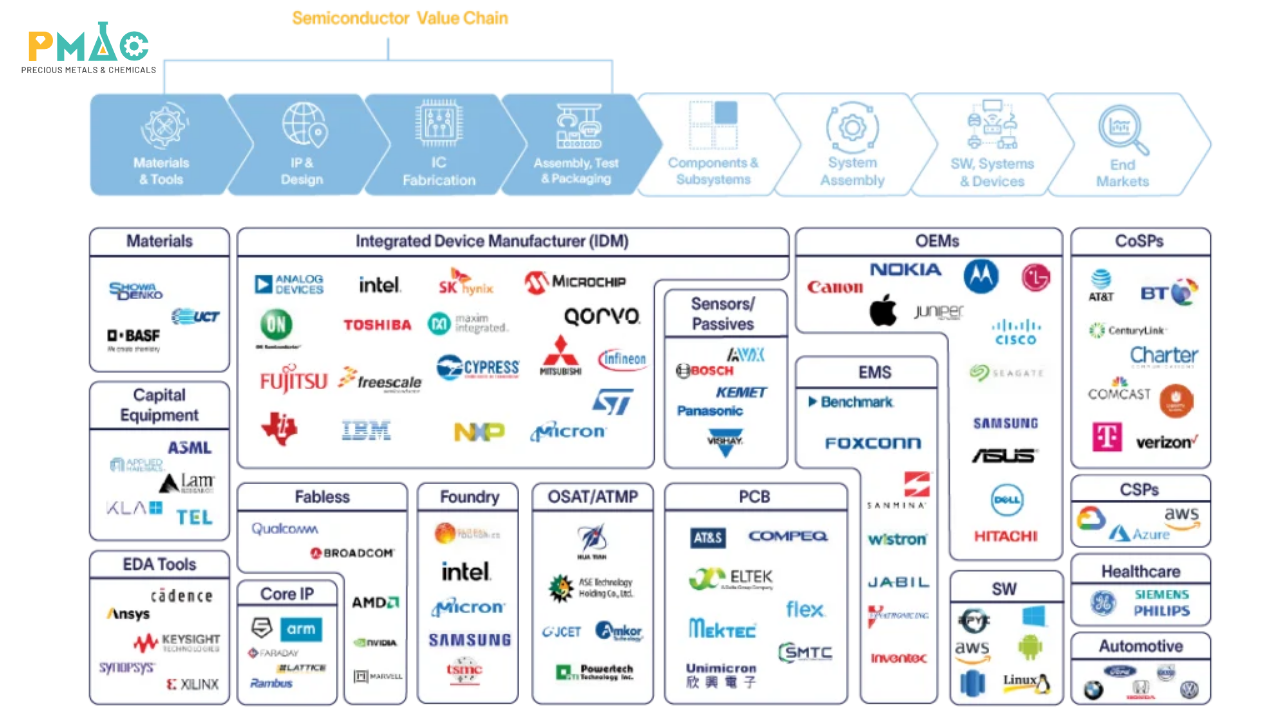

Hình 1. Một con chip là kết quả của nhiều lớp công nghệ và doanh nghiệp chuyên môn hóa trong chuỗi bán dẫn.
II. Fabless là gì? Vì sao nhiều hãng chip lớn không sở hữu nhà máy?
Fabless là mô hình doanh nghiệp tập trung vào thiết kế và phát triển chip nhưng không sở hữu nhà máy chế tạo wafer riêng. NVIDIA, AMD, Qualcomm hay MediaTek là những ví dụ quen thuộc của hình thức tổ chức này.
Điểm quan trọng của Fabless không đơn giản nằm ở việc “không có nhà máy”. Thiết kế một chip hiệu năng cao đã là một bài toán rất phức tạp, trong khi xây dựng và vận hành một nhà máy bán dẫn tiên tiến lại đòi hỏi một hệ năng lực hoàn toàn khác. Khi hai phần được tách ra, doanh nghiệp Fabless có thể tập trung nguồn lực vào kiến trúc chip, tính năng, phần mềm và phát triển sản phẩm, còn quá trình chế tạo được giao cho Foundry có hạ tầng và quy trình phù hợp.
Tuy nhiên, ngay cả ở giai đoạn thiết kế, Fabless cũng hiếm khi tự tạo mọi thứ từ đầu. Một chip có thể sử dụng IP (tài sản trí tuệ bán dẫn) của doanh nghiệp khác. Arm là một ví dụ điển hình: hoạt động cốt lõi của công ty dựa trên việc cấp phép IP cho các doanh nghiệp bán dẫn, nhà sản xuất thiết bị và các tổ chức khác để họ phát triển chip của riêng mình.
Bên cạnh IP, quá trình thiết kế còn phụ thuộc vào EDA (Electronic Design Automation), tức các công cụ hỗ trợ từ thiết kế mạch, mô phỏng đến bố trí vật lý và xác minh trước khi thiết kế được đưa sang sản xuất. Như vậy, một chip có thể đã tích hợp công nghệ của nhiều doanh nghiệp ngay từ khi nó vẫn chỉ tồn tại dưới dạng dữ liệu thiết kế.
III. Foundry là gì? Từ bản thiết kế đến hàng nghìn wafer sản xuất hàng loạt
Nếu Fabless tập trung vào câu hỏi chip cần được thiết kế như thế nào, thì Foundry giải quyết bài toán làm thế nào biến thiết kế đó thành sản phẩm vật lý với độ ổn định đủ cao để sản xuất hàng loạt.
Foundry là doanh nghiệp sở hữu năng lực chế tạo bán dẫn và cung cấp dịch vụ sản xuất theo thiết kế của khách hàng. TSMC là ví dụ điển hình của mô hình pure-play foundry. Công ty tập trung vào công nghệ chế tạo và sản xuất cho khách hàng, thay vì phát triển chip riêng để cạnh tranh trực tiếp với họ. Chính mô hình này đã tạo điều kiện để các doanh nghiệp Fabless có thể phát triển mạnh mà không cần đầu tư một hệ thống nhà máy riêng.
Tuy nhiên, Foundry không đơn giản nhận một tập tin thiết kế rồi “in” lên wafer. Để tạo thành transistor và các lớp kết nối, wafer phải trải qua nhiều công đoạn lặp lại như tạo màng, quang khắc, khắc, pha tạp, xử lý nhiệt và kim loại hóa. Chỉ một sai lệch nhỏ về độ dày màng, kích thước, thành phần hoặc mức độ khuyết tật cũng có thể ảnh hưởng đến số die đạt yêu cầu trên wafer.
Vì vậy, giá trị của Foundry không chỉ nằm ở việc sở hữu nhà máy. Khả năng duy trì quy trình ổn định, kiểm soát khuyết tật và đạt tỷ lệ sản phẩm đạt chuẩn đủ cao mới quyết định một thiết kế có thể đi vào sản xuất thương mại với chi phí hợp lý hay không.
Ngay cả một Foundry quy mô lớn cũng không thể tự phát triển toàn bộ công nghệ mà nhà máy cần. TSMC hiện vận hành Grand Alliance, kết nối khách hàng với EDA, IP, các đối tác thiết kế, đóng gói, cùng các nhà cung cấp thiết bị và vật liệu. Điều này phản ánh khá rõ cấu trúc thực tế của ngành: sở hữu fab không đồng nghĩa với sở hữu toàn bộ công nghệ phía sau fab.
IV. IDM là gì? Khi thiết kế và sản xuất nằm trong cùng một doanh nghiệp
IDM – Integrated Device Manufacturer là mô hình trong đó doanh nghiệp vừa thiết kế sản phẩm bán dẫn vừa sở hữu năng lực chế tạo. Intel, Texas Instruments, Infineon, Micron hay SK hynix thường được nhắc đến như những ví dụ tiêu biểu.
So với Fabless, IDM có khả năng kiểm soát trực tiếp nhiều phần hơn trong quá trình phát triển chip. Thiết kế linh kiện có thể được tối ưu đồng thời với vật liệu và công nghệ chế tạo trong nhà máy của chính doanh nghiệp. Với những sản phẩm cần sự phối hợp chặt chẽ giữa cấu trúc linh kiện và quy trình sản xuất, mức độ tích hợp này có thể tạo ra lợi thế đáng kể.
Tuy nhiên, IDM không đồng nghĩa với một doanh nghiệp tự làm mọi thứ. Một IDM vẫn cần công cụ EDA, IP, thiết bị sản xuất, hóa chất, vật liệu, hệ thống đo lường và nhiều công nghệ từ nhà cung cấp bên ngoài. Trong trường hợp phù hợp, doanh nghiệp còn có thể sử dụng Foundry bên ngoài cho một phần sản phẩm hoặc một số công nghệ nhất định.
Intel cho thấy ranh giới này ngày càng linh hoạt. Bên cạnh hoạt động thiết kế và sản xuất chip của chính mình, công ty đang phát triển dịch vụ Foundry cho khách hàng bên ngoài. Trong báo cáo gần nhất, Intel mô tả năng lực Foundry không chỉ gồm chế tạo wafer mà còn bao gồm đóng gói tiên tiến, tích hợp chiplet và hỗ trợ thiết kế, đồng thời phải xây dựng hệ sinh thái EDA, bộ thiết kế quy trình và IP để khách hàng có thể sử dụng công nghệ của hãng.
V. OSAT là gì? Vì sao chip vẫn chưa hoàn thiện khi rời khỏi nhà máy wafer
Sau khi quá trình chế tạo trên wafer kết thúc, chip vẫn chưa phải một sản phẩm sẵn sàng để đưa vào điện thoại, ô tô hay máy chủ. Các die cần được tách khỏi wafer, kết nối điện, đóng gói và kiểm thử để đảm bảo chúng hoạt động đúng yêu cầu.
Đây là vai trò của OSAT – Outsourced Semiconductor Assembly and Test, tức doanh nghiệp chuyên cung cấp dịch vụ lắp ráp, đóng gói và kiểm thử bán dẫn. Amkor, ASE hay JCET là những tên tuổi tiêu biểu. Amkor là một trong những nhà cung cấp lớn về dịch vụ đóng gói và kiểm thử thuê ngoài, giúp khách hàng tập trung nguồn lực vào thiết kế và chế tạo wafer trong khi công ty đảm nhiệm phần công nghệ đóng gói và kiểm thử.
Nếu trước đây đóng gói thường được xem như một công đoạn phía sau, sự phát triển của chiplet, HBM và tích hợp 2.5D/3D đang làm thay đổi vai trò này. Khi nhiều die cần được đặt cạnh nhau hoặc xếp chồng trong cùng một package, thiết kế đóng gói bắt đầu ảnh hưởng trực tiếp đến đường truyền tín hiệu, cấp nguồn, nhiệt và hiệu năng tổng thể.
Vì vậy, đóng gói ngày nay không còn đơn thuần là “bọc chip”. Nó ngày càng trở thành một phần của kiến trúc hệ thống. Đây cũng là nội dung PMAC đã phân tích sâu hơn trong bài Đóng gói bán dẫn là gì? và Chiplet là gì?.
Quy mô của công đoạn hậu kỳ này cũng cho thấy vai trò ngày càng lớn của OSAT. Theo cơ sở dữ liệu tháng 7/2026 của SEMI, hiện có hơn 820 cơ sở lắp ráp và kiểm thử của IDM và OSAT được theo dõi trên toàn cầu, với dữ liệu bao phủ cả đóng gói tiên tiến, substrate và interposer.
VI. Fabless, Foundry, IDM và OSAT khác nhau ở đâu?
Sau khi hiểu vai trò của từng mô hình, sự khác biệt giữa bốn nhóm có thể tóm tắt như sau:
| Mô hình | Vai trò chính | Ưu điểm | Hạn chế | Ví dụ tiêu biểu |
| Fabless | Thiết kế và phát triển chip, thuê bên ngoài chế tạo | Tập trung nguồn lực vào thiết kế, kiến trúc và phát triển sản phẩm; không phải đầu tư và vận hành fab; linh hoạt lựa chọn công nghệ sản xuất | Phụ thuộc vào năng lực, công suất và tiến độ của Foundry; ít kiểm soát trực tiếp quy trình chế tạo; dễ chịu tác động khi chuỗi cung ứng gián đoạn | NVIDIA, AMD, Qualcomm, MediaTek |
| Foundry | Chế tạo chip theo thiết kế của khách hàng | Chuyên môn hóa sâu về công nghệ sản xuất; khai thác hiệu quả fab nhờ phục vụ nhiều khách hàng; có thể đầu tư mạnh vào quy trình chế tạo tiên tiến | Chi phí xây dựng và vận hành fab rất lớn; phải duy trì tỷ lệ sản phẩm đạt chuẩn cao; phụ thuộc mạnh vào thiết bị, vật liệu và nhu cầu của khách hàng | TSMC, UMC, GlobalFoundries |
| IDM | Thiết kế và chế tạo chip trong cùng doanh nghiệp | Kiểm soát chặt hơn giữa thiết kế và quy trình sản xuất; có thể tối ưu sản phẩm theo công nghệ riêng; chủ động hơn ở một số công đoạn cốt lõi | Nhu cầu vốn và chi phí vận hành rất cao; phải duy trì đồng thời năng lực thiết kế lẫn sản xuất; vẫn phụ thuộc vào nhiều nhà cung cấp bên ngoài | Intel, Texas Instruments, Infineon |
| OSAT | Đóng gói, lắp ráp và kiểm thử bán dẫn | Chuyên môn hóa sâu ở khâu sau chế tạo wafer; phục vụ nhiều khách hàng và nhiều loại package; ngày càng có vai trò lớn trong đóng gói tiên tiến | Phụ thuộc vào wafer/die từ khách hàng và nguồn substrate, vật liệu; phải theo kịp nhiều kiến trúc đóng gói khác nhau; biên độ kiểm soát thiết kế chip cốt lõi thấp hơn | ASE, Amkor, JCET |
Bảng trên cho thấy không có mô hình nào vượt trội trong mọi khía cạnh. Fabless giảm gánh nặng đầu tư nhà máy nhưng phụ thuộc nhiều hơn vào Foundry. IDM kiểm soát được nhiều công đoạn hơn nhưng phải gánh chi phí đầu tư và vận hành rất lớn. Foundry có lợi thế chuyên môn hóa sản xuất, trong khi OSAT tập trung vào phần đóng gói và kiểm thử ngày càng quan trọng với chip hiện đại.
Chính những đánh đổi này khiến ngành bán dẫn không phát triển theo hướng mọi doanh nghiệp đều cố gắng làm tất cả. Thay vào đó, các công ty ngày càng chuyên sâu vào một số năng lực cốt lõi rồi kết nối với những đối tác phù hợp ở phần còn lại.
Tuy nhiên, Fabless, Foundry, IDM và OSAT vẫn chưa phải toàn bộ bức tranh. Trước khi chip được sản xuất, doanh nghiệp còn cần EDA và IP; trong nhà máy lại cần vật liệu, hóa chất, thiết bị và công nghệ đo lường. Đây là những mắt xích tiếp theo giúp giải thích vì sao chuỗi bán dẫn thực chất vận hành như một hệ sinh thái.
VII. EDA và IP là những mắt xích xuất hiện trước cả khi chip bước vào nhà máy
Một chip hiện đại có thể chứa hàng tỷ transistor, vì vậy việc thiết kế thủ công từng cấu trúc là điều gần như không thể. Các công cụ EDA được sử dụng để mô phỏng, bố trí, phân tích thời gian, xác minh mạch và kiểm tra thiết kế trước khi dữ liệu được chuyển sang sản xuất.
Nhưng công cụ EDA không hoạt động độc lập với Foundry. Mỗi quy trình chế tạo có những giới hạn và quy tắc riêng, vì vậy công cụ thiết kế phải được phát triển và xác minh để tương thích với công nghệ của nhà máy. TSMC cho biết các đối tác trong EDA Alliance phối hợp trực tiếp với đội ngũ công nghệ của hãng để phát triển các công cụ phù hợp với từng thế hệ quy trình sản xuất.
IP cũng có vai trò tương tự. Thay vì thiết kế lại mọi bộ xử lý, giao diện hay khối chức năng từ đầu, doanh nghiệp có thể sử dụng những khối IP đã được phát triển và xác minh trước. Điều này giúp rút ngắn quá trình phát triển, nhưng đồng thời khiến khả năng tương thích giữa IP, EDA và công nghệ Foundry trở nên quan trọng hơn.
Đó là lý do các Foundry lớn không chỉ cung cấp năng lực chế tạo. Open Innovation Platform của TSMC hiện kết nối EDA, IP, dịch vụ thiết kế, điện toán đám mây, đóng gói và nhiều đối tác khác để thiết kế có thể đi từ ý tưởng tới sản phẩm silicon thực tế.

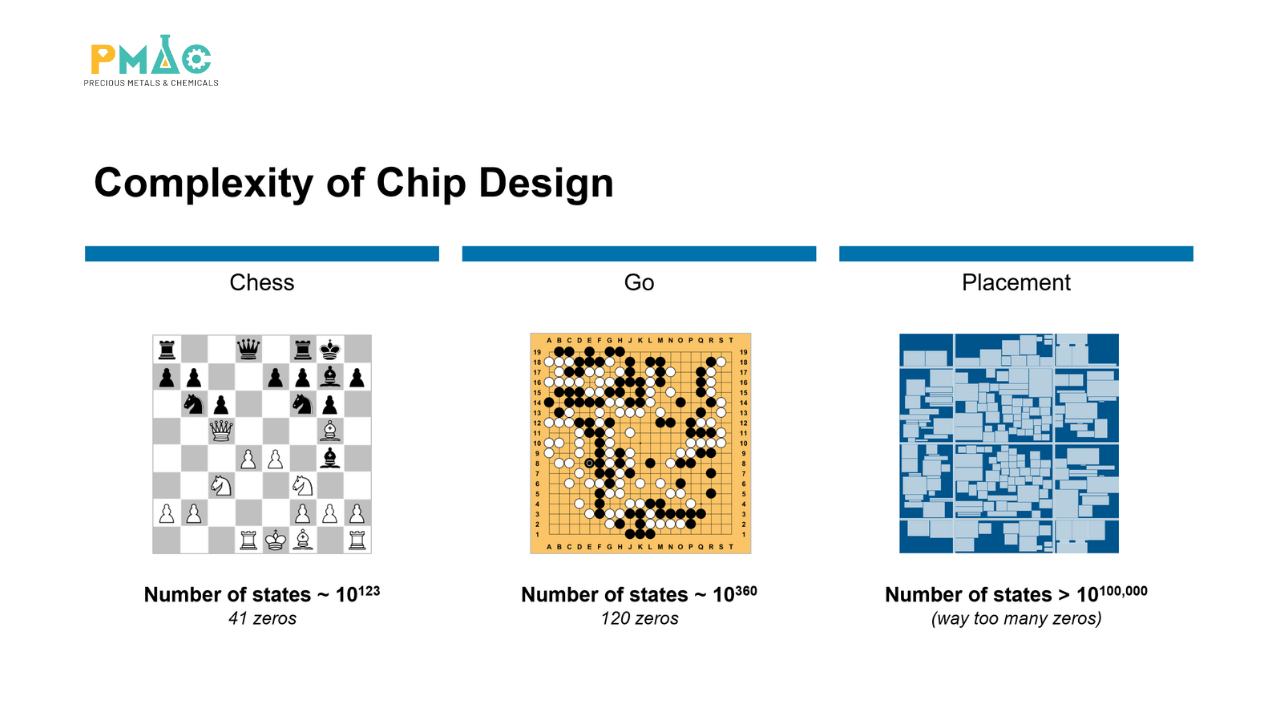

Hình 2. Độ phức tạp của bài toán bố trí chip cho thấy vì sao thiết kế bán dẫn hiện đại cần đến các công cụ EDA.
VIII. Vật liệu và thiết bị là lớp hạ tầng phía sau toàn bộ ngành bán dẫn
Nếu Fabless tạo thiết kế và Foundry biến thiết kế thành wafer, một câu hỏi khác xuất hiện: nhà máy lấy công nghệ sản xuất từ đâu? Một fab cần wafer và substrate, hóa chất độ tinh khiết cao, khí, tiền chất tạo màng, vật liệu quang khắc, vật liệu kim loại hóa và các hóa chất phục vụ làm sạch hoặc đánh bóng. Đồng thời, toàn bộ quá trình phụ thuộc vào thiết bị lắng đọng, khắc, xử lý nhiệt, làm sạch, mạ, kiểm tra và đo lường.
Những lớp này liên kết rất chặt với nhau. Thay đổi vật liệu có thể buộc điều kiện quá trình phải thay đổi; công nghệ thiết bị mới có thể yêu cầu vật liệu khác; còn hệ thống đo lường phải đủ nhạy để xác nhận quy trình đang nằm trong giới hạn kiểm soát. Vì vậy, vật liệu – thiết bị – quá trình – phân tích và đo lường không thể được xem như các nhóm hoàn toàn độc lập.
Đây cũng là hướng PMAC đang phát triển trong lĩnh vực bán dẫn: kết nối vật liệu, thiết bị, phân tích – đo lường và hỗ trợ kỹ thuật quanh từng bài toán sản xuất, thay vì chỉ nhìn từng nhóm sản phẩm riêng lẻ. Cách tiếp cận này nằm trong định hướng rộng hơn của hệ sinh thái công nghiệp PMAC.
Ở những công đoạn như kim loại hóa, mối liên hệ này đặc biệt rõ. Thành phần dung dịch, điều kiện quá trình và độ dày lớp kim loại đều có thể ảnh hưởng đến đặc tính điện và độ ổn định của linh kiện. PMAC đã phân tích sâu hơn chủ đề này trong bài Vật liệu xi mạ bán dẫn.

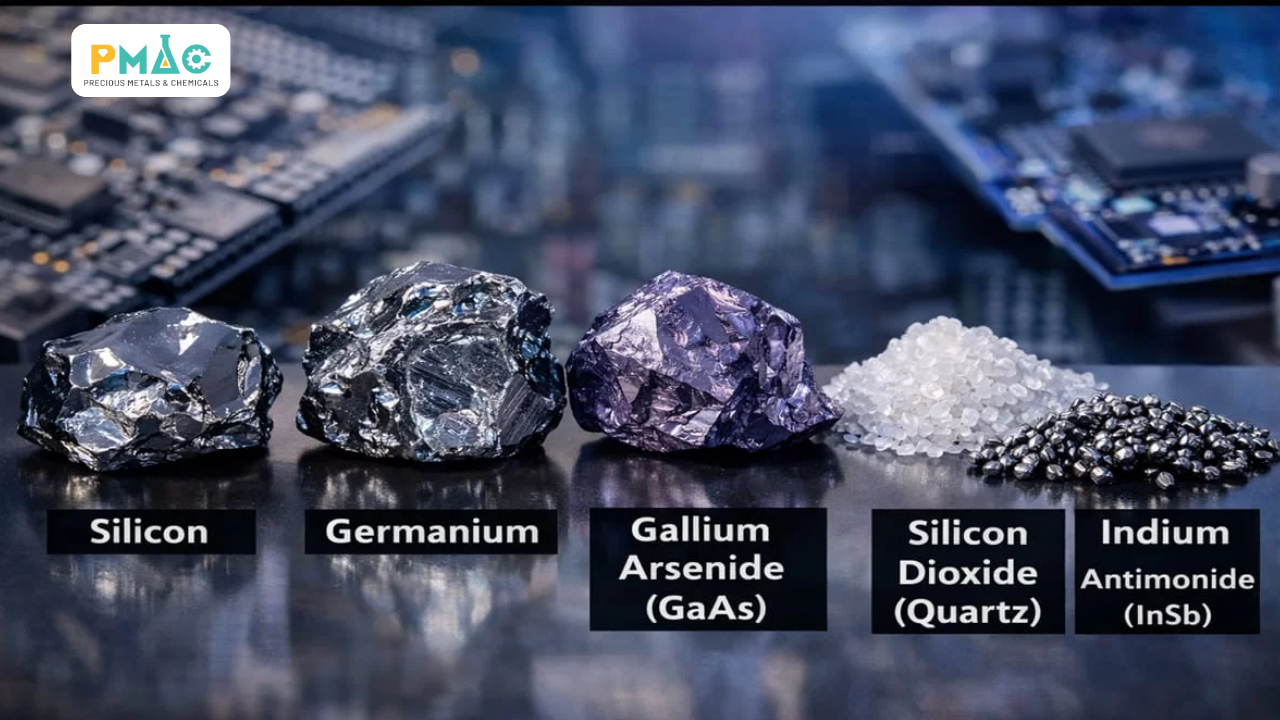

Hình 3. Ngành bán dẫn sử dụng nhiều hệ vật liệu khác nhau, mỗi vật liệu phục vụ những yêu cầu và ứng dụng riêng.
IX. Ranh giới giữa các loại doanh nghiệp bán dẫn đang ngày càng mờ đi
Cấu trúc Fabless – Foundry – IDM – OSAT vẫn rất hữu ích để hiểu ngành, nhưng thực tế hiện nay đã phức tạp hơn cách phân loại truyền thống. Foundry không còn chỉ dừng ở chế tạo wafer. Những công nghệ như chiplet và đóng gói 2.5D/3D khiến các Foundry lớn phải mở rộng năng lực sang đóng gói tiên tiến và tích hợp hệ thống. IDM có thể sử dụng Foundry bên ngoài ở một số sản phẩm. OSAT cũng không còn chỉ nhận chip sau khi mọi thiết kế đã hoàn tất, mà ngày càng cần tham gia sớm để xử lý bài toán package, substrate, nhiệt và kiểm thử.
Xu hướng này càng rõ với chip AI. Một bộ xử lý có thể gồm nhiều chiplet được chế tạo bằng các quy trình khác nhau, sau đó kết hợp với HBM trong một hệ thống đóng gói có mật độ kết nối rất cao. Lúc này, thiết kế logic, bộ nhớ, substrate, package và phương án tản nhiệt không thể được quyết định hoàn toàn độc lập.
TSMC đã phản ánh chính sự thay đổi này qua 3DFabric Alliance, một hệ sinh thái kết nối EDA, IP, bộ nhớ, OSAT, substrate và kiểm thử để hỗ trợ thiết kế 3D IC và tích hợp ở cấp độ hệ thống. Điểm đáng chú ý ở đây là chuỗi bán dẫn không còn dễ hình dung như một đường thẳng từ thiết kế → sản xuất → đóng gói. Với những chip ngày càng phức tạp, nó đang trở thành một mạng lưới đồng phát triển, trong đó nhiều doanh nghiệp phải trao đổi yêu cầu kỹ thuật từ rất sớm.
X. Vì sao không một doanh nghiệp bán dẫn nào tự làm toàn bộ một con chip?
Lý do không chỉ nằm ở việc “sản xuất chip quá phức tạp”. Chính xác hơn, từng lớp công nghệ trong ngành đã chuyên môn hóa đủ sâu để trở thành một năng lực riêng.
Fabless có thể tập trung vào kiến trúc và sản phẩm, nhưng cần EDA, IP, Foundry và OSAT. Foundry có nhà máy nhưng phụ thuộc vào thiết bị, vật liệu, công cụ thiết kế và hệ sinh thái khách hàng. IDM kiểm soát nhiều công đoạn hơn nhưng vẫn cần một mạng lưới nhà cung cấp bên ngoài. OSAT cũng phải phối hợp với thiết kế, wafer, substrate, vật liệu và hệ thống kiểm thử để đáp ứng những package ngày càng phức tạp.
Vì vậy, sức mạnh của một doanh nghiệp bán dẫn không chỉ nằm ở số lượng công nghệ mà họ có thể tự sở hữu. Khả năng kết nối đúng công nghệ, đúng nhà cung cấp và đúng đối tác ở từng mắt xích đang trở thành một phần của năng lực cạnh tranh.
Góc nhìn này cũng quan trọng với các doanh nghiệp đang tìm cách tham gia chuỗi cung ứng bán dẫn. Cơ hội không nhất thiết bắt đầu từ việc tự thiết kế hay chế tạo một con chip hoàn chỉnh. Doanh nghiệp có thể tạo giá trị ở wafer, vật liệu, thiết bị, đóng gói, phân tích, đo lường hoặc một công đoạn rất cụ thể nhưng đủ quan trọng để toàn bộ quá trình sản xuất vận hành ổn định.
Một con chip vì vậy có thể chỉ có một tên thương mại ở mặt ngoài, nhưng phía sau nó là một mạng lưới công nghệ toàn cầu. Và khi kiến trúc chip tiếp tục phức tạp hơn, vai trò của mạng lưới đó sẽ ngày càng lớn hơn chứ không nhỏ đi.
