Những tiêu chuẩn khắt khe đến khó tin trong ngành bán dẫn

Trong một số môi trường sản xuất bán dẫn, các hạt có kích thước khoảng 100 nm vẫn nằm trong phạm vi phải theo dõi. Nước dùng để rửa wafer có thể được quản lý với một số tạp chất ở mức phần tỷ, thậm chí phần nghìn tỷ. Trong khi đó, một chip hiện đại có thể gồm tới khoảng 100 lớp cấu trúc cần được căn chỉnh với độ chính xác ở cấp nanomet.

Nếu nhìn từ những ngành sản xuất thông thường, các yêu cầu này dễ tạo cảm giác quá mức cần thiết. Tuy nhiên, wafer bán dẫn phải trải qua hàng trăm công đoạn liên tiếp, nên một sai lệch rất nhỏ ở bước đầu có thể tiếp tục ảnh hưởng đến nhiều bước phía sau. Khi cấu trúc trên chip ngày càng thu nhỏ, bụi, ion kim loại, độ cong của wafer hay tạp chất ở nồng độ rất thấp đều có thể trở thành những biến số cần quản lý.

I. Vì sao sản xuất bán dẫn cần những yêu cầu khắt khe như vậy?

Một chip không được hình thành trong một công đoạn duy nhất. Wafer phải lần lượt trải qua tạo màng, quang khắc, khắc, pha tạp, làm sạch, đánh bóng và nhiều bước đo kiểm trước khi trở thành chip hoàn chỉnh. Theo ASML, quá trình chế tạo vi mạch có thể gồm hàng trăm bước, trong khi một chip hiện đại có thể chứa tới khoảng 100 lớp cần được căn chỉnh với độ chính xác nanomet.

Khó khăn nằm ở chỗ sai lệch tại một công đoạn không phải lúc nào cũng xuất hiện ngay. Một hạt lạ trên bề mặt có thể cản trở quá trình tạo mẫu, tạp chất kim loại có thể tác động đến đặc tính điện, còn lớp màng không đồng đều có thể ảnh hưởng đến cấu trúc được tạo ở bước sau. Khi nhà máy chỉ phát hiện vấn đề ở cuối dây chuyền, wafer đã trải qua thêm nhiều giờ thiết bị, hóa chất và các công đoạn có giá trị cao.

Vì vậy, nhà máy bán dẫn không thể chỉ kiểm tra sản phẩm cuối cùng rồi quyết định đạt hay không đạt. Doanh nghiệp phải duy trì sự ổn định của môi trường, vật liệu, thiết bị và từng bước của quy trình ngay từ đầu. Các công nghệ tạo màng như PVD, CVD và ALD là một ví dụ rõ, bởi nhà sản xuất phải quản lý đồng thời chiều dày, độ đồng đều, thành phần và đặc tính của từng lớp vật liệu.

Mức độ khắt khe của ngành vì thế không nhằm tạo ra sự “hoàn hảo” mang tính hình thức. Mục tiêu thực tế là ngăn những sai lệch rất nhỏ tích tụ thành lỗi lớn sau hàng trăm công đoạn sản xuất.

II. Phòng sạch bán dẫn phải sạch đến mức nào?

Trong sản xuất bán dẫn, một căn phòng nhìn sạch bằng mắt thường vẫn chưa đủ để được xem là môi trường sạch. ISO 14644-1 phân loại độ sạch của không khí dựa trên nồng độ hạt lơ lửng, với dải kích thước dùng cho phân loại từ 0,1 µm đến 5 µm. Như vậy, các hạt có kích thước từ khoảng 100 nm đã nằm trong phạm vi cần được đo và quản lý.

ASML đưa ra một ví dụ dễ hình dung hơn. Theo hãng, nhiều nhà sản xuất chip vận hành các khu vực ISO Class 1, nơi mỗi mét khối không khí chỉ có tối đa khoảng 10 hạt kích thước từ 100–200 nm và không có hạt lớn hơn 200 nm theo mô tả của hãng. ASML ước tính môi trường như vậy sạch hơn không khí ngoài trời khoảng 10.000 lần.

Tuy nhiên, hạt bụi chỉ là một phần của vấn đề. Một bề mặt nhìn hoàn toàn sạch vẫn có thể mang nhiễm bẩn hóa học hoặc các chất tồn dư đủ để ảnh hưởng đến công đoạn tiếp theo. Thiết bị đặt trong phòng sạch cũng phải được xem xét cẩn thận, bởi máy móc, dụng cụ và linh kiện có thể tự tạo ra hạt trong quá trình hoạt động.

Vì vậy, độ sạch trong ngành bán dẫn không phải một trạng thái có thể đánh giá bằng mắt. Nhà máy phải quản lý cả không khí, bề mặt, con người, vật liệu và chính thiết bị đang hoạt động trong môi trường sạch.

Hình 1. Phòng sạch bán dẫn phải sạch đến mức nào?

III. Nước, hóa chất và khí công nghệ phải tinh khiết đến đâu?

Wafer được rửa và làm sạch nhiều lần trong quá trình chế tạo. Nếu nước vẫn chứa quá nhiều ion, kim loại, silica, chất hữu cơ hoặc hạt, chính bước làm sạch có thể đưa tạp chất trở lại bề mặt. Vì lý do đó, các nhà máy bán dẫn sử dụng nước siêu tinh khiết thay vì nước tinh khiết thông thường.

Một hệ thống do Veolia triển khai cho nhà máy wafer 200 mm của STMicroelectronics tại Singapore cho thấy mức chất lượng có thể rất cao: tổng carbon hữu cơ dưới 1 ppb, boron dưới 5 ppt, silica dưới 0,5 ppb và điện trở suất khoảng 18,2 MΩ·cm. Hệ thống còn phải duy trì chất lượng đó đến tận điểm sử dụng trong dây chuyền.

Hóa chất và khí công nghệ cũng đặt ra bài toán tương tự. Một sản phẩm có độ tinh khiết 99,999% nghe có vẻ gần như tuyệt đối, nhưng phần rất nhỏ còn lại vẫn có thể chứa những tạp chất ảnh hưởng đến quá trình. Vì vậy, nhà sản xuất không chỉ quan tâm đến tỷ lệ tinh khiết tổng thể mà còn cần biết loại tạp chất nào đang tồn tại và hàm lượng của từng chất là bao nhiêu.

Yêu cầu này ngày càng khó khi cấu trúc chip tiếp tục thu nhỏ. SEMI xác định một số thách thức gần hạn của ngành gồm đo hạt kích thước 10 nm hoặc nhỏ hơn, xác định tạp chất kim loại dưới mức ppt, phát hiện tiền chất hình thành hạt và theo dõi chất hữu cơ ở mức vết trong hóa chất lỏng.

Hình 2. Tiêu chuẩn nước, hóa chất và khí công nghệ ngành bán dẫn

IV. Hình dạng wafer và các lớp trên chip phải chính xác đến đâu?

Một wafer silicon nhìn bằng mắt thường chỉ giống một đĩa tròn, phẳng và bóng. Tuy nhiên, đối với thiết bị sản xuất bán dẫn, đường kính chỉ là một trong nhiều thông số hình học cần được quản lý. Độ dày, biến thiên chiều dày tổng thể, độ cong, độ vênh và độ phẳng đều có thể ảnh hưởng đến các bước xử lý sau đó.

SEMI 3D4 đưa ra hướng dẫn đo chiều dày, độ biến thiên chiều dày, độ cong, độ vênh và độ phẳng của các wafer đã ghép. Theo SEMI, những thông số này cung cấp thông tin trực tiếp về chất lượng làm mỏng wafer, độ đồng đều của quá trình liên kết và mức biến dạng phát sinh trong cấu trúc wafer xếp chồng.

Yêu cầu còn nghiêm ngặt hơn khi xét đến các lớp cấu trúc trên chip. ASML cho biết các hệ thống quang khắc tiên tiến của hãng có thể đạt hiệu năng căn chỉnh tốt hơn 2 nm, trong khi hệ thống phải xác định vị trí wafer với độ chính xác dưới một nanomet trước khi phơi sáng mẫu.

Như vậy, một wafer có đường kính hàng trăm milimet lại chứa những cấu trúc mà sai lệch vài nanomet đã trở thành vấn đề cần theo dõi. Chính sự chênh lệch rất lớn giữa kích thước toàn wafer và kích thước cấu trúc trên chip khiến hình học vật liệu, độ ổn định thiết bị và khả năng đo lường đều trở nên quan trọng.

Các vật liệu nền cũng không thể được lựa chọn thay thế cho nhau một cách đơn giản; đặc biệt là khi các vật liệu bán dẫn như Silicon, SiC và GaN có đặc tính điện, nhiệt và phạm vi ứng dụng khác nhau.

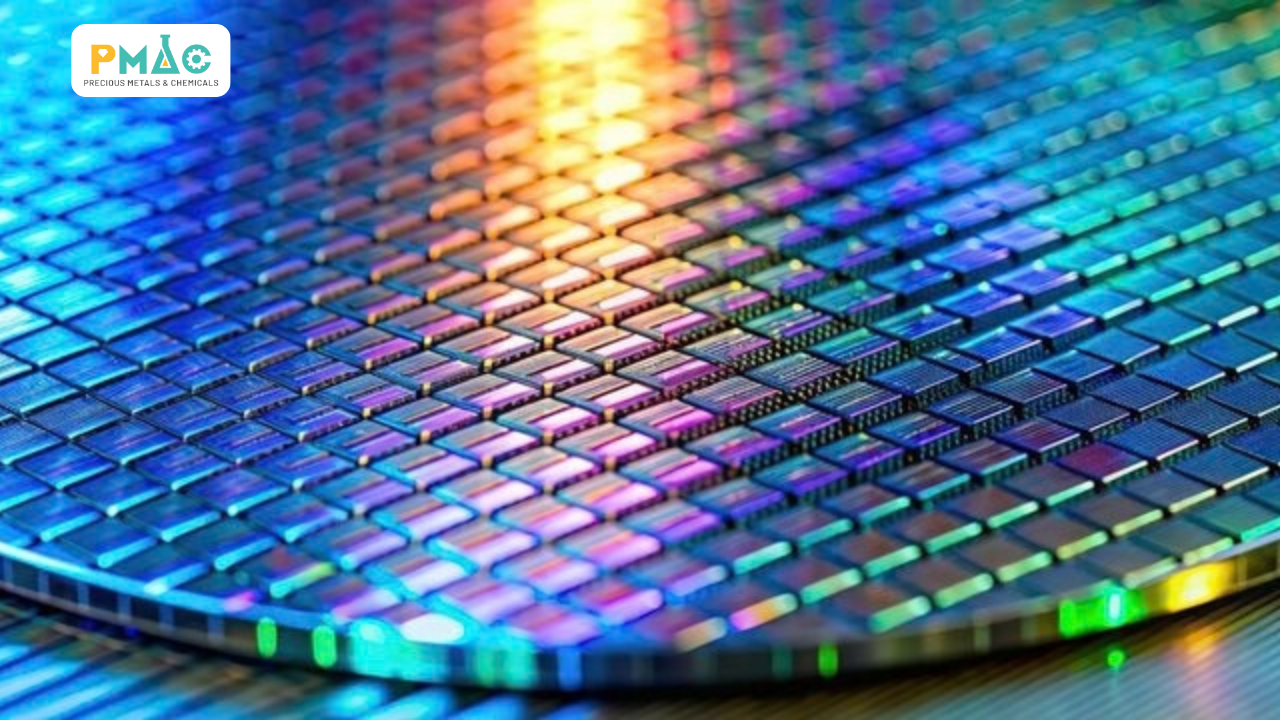

Hinh 3. Hình dạng wafer và các lớp trên chip phải chính xác đến đâu?

V. Làm thế nào để đo những tạp chất và sai lệch cực nhỏ?

Một giới hạn kỹ thuật chỉ có ý nghĩa khi phương pháp đo có khả năng chứng minh vật liệu hoặc quy trình thực sự đáp ứng giới hạn đó. Đây là thách thức ngày càng rõ trong ngành bán dẫn, bởi yêu cầu sản xuất đang tiến gần hơn đến giới hạn của chính các công nghệ phân tích.

Tại hội thảo phân tích của SEMI năm 2025, các vấn đề gần hạn được xác định gồm đo hạt kích thước 10 nm hoặc nhỏ hơn, xác định kim loại ở mức dưới ppt, phát hiện tiền chất hình thành hạt và theo dõi các hợp chất hữu cơ vết trong hóa chất lỏng. Những bài toán này buộc ngành phải phát triển đồng thời cả thiết bị, phương pháp lấy mẫu và kỹ thuật chuẩn bị mẫu.

Khó khăn không chỉ nằm ở khả năng phát hiện một con số rất nhỏ. Khi hàm lượng cần đo xuống mức cực thấp, vật chứa mẫu, thao tác lấy mẫu, bề mặt đường ống hoặc môi trường xung quanh đều có thể đưa thêm chất nhiễm vào mẫu. Nếu phòng thử nghiệm không phân biệt được tín hiệu thực của vật liệu với nhiễm bẩn phát sinh trong quá trình phân tích, kết quả cuối cùng có thể không còn đại diện cho mẫu ban đầu.

Do đó, năng lực đo lường trong ngành bán dẫn không chỉ được đánh giá bằng giới hạn phát hiện của một thiết bị. Toàn bộ chuỗi từ lấy mẫu, chuẩn bị, phân tích đến đánh giá kết quả đều phải đủ tin cậy để chứng minh một giới hạn ngày càng nhỏ.

VI. Vì sao thiết bị và hệ thống cấp vật liệu cũng phải đáp ứng yêu cầu cao?

Một lô hóa chất có thể rời khỏi nhà sản xuất với chất lượng phù hợp nhưng vẫn bị thay đổi trước khi đến wafer. Trong nhà máy, hóa chất và khí phải đi qua bồn chứa, đường ống, van, bộ lọc và nhiều linh kiện khác. Mỗi bề mặt tiếp xúc đều có khả năng tạo thêm hạt hoặc giải phóng tạp chất vào dòng vật liệu.

Bởi vậy, ngành bán dẫn không thể chỉ đánh giá chất lượng của nguyên liệu ban đầu. Nhà máy còn phải xem xét toàn bộ hệ thống vận chuyển và phân phối vật liệu đến điểm sử dụng. Một đường ống không phù hợp, một van tạo hạt hoặc một bề mặt khó làm sạch đều có thể làm giảm chất lượng của vật liệu dù nhà cung cấp ban đầu đã đáp ứng yêu cầu.

Nguyên tắc này cũng mở rộng sang thiết bị đặt trong môi trường sạch. Máy móc có thể hoạt động đúng chức năng cơ học nhưng vẫn không phù hợp với sản xuất bán dẫn nếu thiết bị phát sinh quá nhiều hạt hoặc đưa chất nhiễm vào môi trường.

Đây là một điểm đặc biệt quan trọng đối với các doanh nghiệp muốn trở thành nhà cung cấp trong chuỗi bán dẫn. Sản phẩm không chỉ phải làm đúng chức năng mà còn phải duy trì được môi trường và độ sạch mà toàn bộ quy trình phía sau yêu cầu.

VII. Doanh nghiệp muốn tham gia chuỗi bán dẫn cần chuẩn bị gì?

Những con số ở trên có thể tạo cảm giác rằng ngành bán dẫn chỉ phù hợp với các tập đoàn sở hữu công nghệ rất tiên tiến. Tuy nhiên, bài học quan trọng đối với doanh nghiệp tham gia chuỗi cung ứng thực tế hơn nhiều: sản xuất được một sản phẩm chưa đồng nghĩa với việc doanh nghiệp có thể chứng minh sản phẩm đó phù hợp với môi trường bán dẫn.

Tùy vị trí trong chuỗi, nhà cung cấp có thể phải đáp ứng các yêu cầu khác nhau về độ sạch, thành phần vật liệu, nhiễm bẩn bề mặt, hình học, độ ổn định quá trình, khả năng truy xuất lô và năng lực đo kiểm. Một chi tiết cơ khí có kích thước đúng vẫn có thể không phù hợp nếu bề mặt tạo hạt. Tương tự, một hóa chất có độ tinh khiết cao vẫn có thể không đáp ứng yêu cầu nếu chứa loại tạp chất mà quy trình của khách hàng đặc biệt nhạy cảm.

Doanh nghiệp vì vậy cần trả lời đồng thời hai câu hỏi: “Chúng ta có sản xuất được sản phẩm này không?” và “Chúng ta có đo lường, duy trì và chứng minh được chất lượng ở mức khách hàng yêu cầu hay không?”. Khoảng cách giữa hai câu hỏi này chính là một trong những khác biệt quan trọng giữa năng lực sản xuất thông thường và năng lực tham gia chuỗi cung ứng bán dẫn. PMAC đã phân tích sâu hơn vấn đề này trong bài về năng lực của doanh nghiệp Việt trong chuỗi cung ứng bán dẫn.

VIII. Câu hỏi thường gặp

Phòng sạch bán dẫn thường áp dụng tiêu chuẩn nào?

ISO 14644 là một trong những bộ tiêu chuẩn quan trọng dành cho phòng sạch và môi trường được kiểm soát. ISO 14644-1 phân loại độ sạch dựa trên nồng độ hạt trong không khí, với các ngưỡng kích thước từ 0,1 đến 5 µm cho mục đích phân loại. Mỗi nhà máy và công đoạn có thể yêu cầu cấp phòng sạch khác nhau, nên không tồn tại một cấp duy nhất áp dụng cho toàn bộ ngành bán dẫn.

Vì sao nước dùng trong nhà máy bán dẫn phải siêu tinh khiết?

Wafer tiếp xúc với nước ở nhiều bước làm sạch trong quá trình chế tạo. Nếu nước còn chứa ion, kim loại, silica, chất hữu cơ hoặc hạt ở mức không phù hợp, chính quá trình rửa có thể đưa thêm tạp chất lên bề mặt. Vì vậy, nhà máy phải xử lý và giám sát nước đến tận điểm sử dụng thay vì chỉ xác nhận chất lượng tại hệ thống tạo nước.

Hóa chất có độ tinh khiết 99,999% đã đủ cho sản xuất bán dẫn chưa?

Doanh nghiệp không thể kết luận chỉ dựa vào tỷ lệ tinh khiết tổng thể. Hai hóa chất có cùng mức 99,999% vẫn có thể chứa các loại tạp chất khác nhau, trong khi từng quy trình lại nhạy với các chất gây nhiễm khác nhau. Nhà sản xuất vì vậy cần xem xét thành phần cụ thể, giới hạn từng tạp chất và năng lực của phương pháp phân tích.

Vì sao phép đo trong ngành bán dẫn ngày càng khó?

Khi kích thước cấu trúc và giới hạn tạp chất tiếp tục giảm, phương pháp phân tích cũng phải theo kịp. SEMI hiện xác định những thách thức như đo hạt 10 nm hoặc nhỏ hơn và tạp chất kim loại dưới mức ppt trong hóa chất. Những giới hạn này khiến việc lấy mẫu, chuẩn bị mẫu và ngăn nhiễm bẩn trong chính quá trình phân tích trở nên quan trọng hơn.

Doanh nghiệp Việt Nam có phải đáp ứng tất cả các mức trên không?

Không. Các con số trong bài minh họa cho những yêu cầu xuất hiện ở các công đoạn và ứng dụng khác nhau, chứ không phải một bộ giới hạn áp dụng đồng loạt cho mọi doanh nghiệp. Nhà cung cấp cần xác định mình tham gia mắt xích nào, sản phẩm tiếp xúc với quy trình ra sao và khách hàng yêu cầu phải chứng minh những đặc tính nào. Từ đó, doanh nghiệp mới có thể lựa chọn mức đầu tư phù hợp cho vật liệu, phòng sạch, thiết bị đo và hệ thống quản lý chất lượng.

IX. Kết luận

Những giới hạn tưởng chừng khó tin trong ngành bán dẫn đều xuất phát từ một thực tế: khi sản phẩm được tạo ra ở quy mô nanomet, những sai lệch từng được xem là rất nhỏ có thể trở thành một phần đáng kể của cấu trúc cần chế tạo. Một hạt bụi, một lượng tạp chất cực thấp hoặc một độ lệch hình học khó nhận thấy bằng mắt đều có khả năng ảnh hưởng đến kết quả cuối cùng.

Vì vậy, ngành bán dẫn không theo đuổi độ sạch, độ tinh khiết hay độ chính xác chỉ để đạt những con số ấn tượng. Các yêu cầu này giúp nhà sản xuất giữ quá trình trong phạm vi có thể dự đoán, hạn chế lỗi lan sang những bước tiếp theo và bảo vệ giá trị đã được tích lũy trên wafer sau hàng trăm công đoạn.

Đối với doanh nghiệp muốn tham gia chuỗi cung ứng, thách thức cũng không chỉ nằm ở việc sở hữu thiết bị hiện đại. Doanh nghiệp còn phải xây dựng khả năng hiểu vật liệu, quản lý nhiễm bẩn, duy trì quá trình ổn định, đo những sai lệch rất nhỏ và truy xuất dữ liệu đủ rõ để chứng minh chất lượng.
